一、系統概述： 本實訓裝置根據現代化智能環境監控管理、農業自動化管理學科而設計的教學備，系統平臺采用了生活中多種常用傳感器，標準ModBus通訊，自由化搭建控

一、系統概述：

  本實訓裝置根據現代化智能環境監控管理、農業自動化管理學科而設計的教學備，系統平臺采用了生活中多種常用傳感器，標準ModBus通訊，自由化搭建控制，可根據自行要求控制燈光，水泵、風機、電磁水閥、報警等。

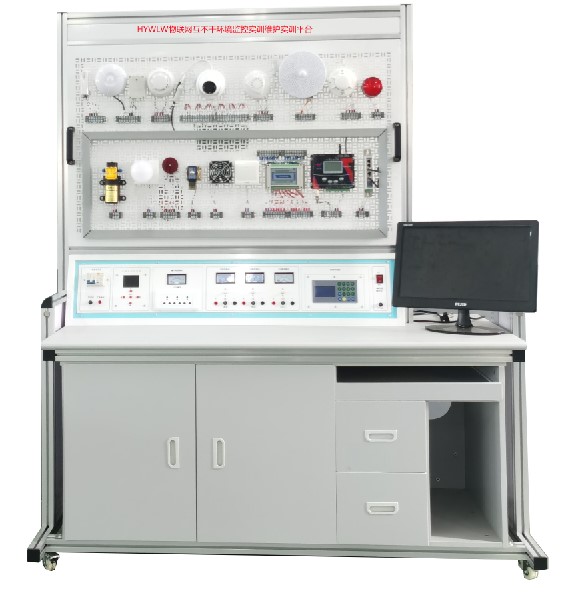

系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，電源指示及漏電保護，具有多組多種電源供給，每組電源分別具有獨立開關控制，能對各系統進行供電、接線、調試運行和維護實訓和考核;裝置配有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。

智能傳感應用模塊是標準RS485傳輸技術、傳感器網絡節點技術等多學科高新技術而設計?？芍С諷DK二次開發，便于開展教學與創新性研究.模塊采用集成電路板制作、具用集中供電端口，獨立供電供電端口中、每個傳感具有單獨電源開關。

1、多功能監控主機、通過 RS485 接口可將所有的 RS485 型的變送器（溫濕度、水浸、CO2、噪音、光照、斷電檢測、煙感等）接入到監控主機，并將數據實時上傳至云平臺。

該設備支持 4G、以太網、RS485 有線等任一方式上傳數據，用戶可根據實際使用需求選擇相應子型號產品。設備內4.3寸液晶屏，界面易操作，同時該主機能夠外接 1 臺 LED 屏。設備超限，屏幕輪顯報警通道以及報警實時數據，內置實時時鐘，可顯示實時數據和系統時間。

二、設備構成：

設備由網絡控制系統、溫濕度傳感模塊，二氧化碳、氧氣等空氣傳感模塊和空氣質量變送單元，噪聲、溫度探測單元、光照變送器等及工控和執行模塊組成。

三、實訓項目

1、環境監控傳感設備認識

2、環境監控系統接線操作實訓

3、空氣質量檢測數據采集實訓

4、溫濕度數據采集實訓

5、系統組網操作實訓

6、控制操作與設置實訓

7、傳感器與控制器聯動控制實訓

8、云端監控與控制管理

9、光照傳感與燈光聯動控制實訓

10、濕度傳感與電磁水閥控制實訓

11、火災報警傳感器與報警聲光聯動控制實訓

12、設備現場監控實訓
