一、設備簡介

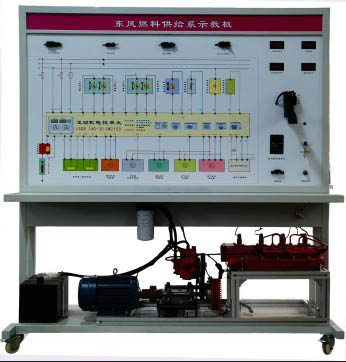

本產品以東風汽車ISDe6.7缸電控柴油供給系統各總成實物為基礎，展示電控柴油共軌系統的結構組成和電路原理。并能實時檢測各系統的電壓電流電阻等數據。同時還具備考核功能，實時掌握學員階段性的學習情況，能夠滿足各類汽車院校對電控柴油共軌系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作簡單、安全可靠。

二、結構組成

汽車部件包含：發電機電腦、噴油器、油門踏板、進氣壓力傳感器、曲軸位置傳感器、凸輪軸位置傳感器、診斷座、柴油濾清器、轉速傳感器、凸輪軸位置傳感器等。

設備臺架包含：一體式設備框架，數據檢測面板，實物安裝區、設備故障設置區、考核系統、30cm工作臺、空氣開關、萬向腳輪、驅動電機、曲軸齒輪、凸輪軸齒輪、變頻器、燃油箱等。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目

東風ISDE電控發動機電控系統認識、組成及工作原理等實訓。

東風ISDE電控發動機電控系統傳感器與執行器的工作原理，故障檢測及排除等操作。

東風ISDE電控發動機高壓油泵的工作原理、數據測量及故障檢測

東風ISDE電控發動機噴油器的工作原理、數據測量及故障檢測

東風ISDE電控發動機預熱系統的工作原理、數據測量及故障檢測

東風ISDE電控燃油噴射系統工作原理、故障設置于排除等實訓

東風ISDE電控進氣系統的工作原理、故障設置于排除等實訓

東風ISDE電控發動機電控電控系統檢測與維修實訓。

東風ISDE電控發動機電控控制理論及電路原理實訓

東風ISDE電控發動機電控故障診斷與排除實訓。

東風ISDE電控發動機電控傳感器與執行波形的測試實訓。

東風ISDE電控發動機電控的故障讀取與清除、元件測試，元件設定等實訓。

東風ISDE電控電控發動機職業技能考核實訓。

四、功能特點

1、動態運行功能：操作各個系統開關，各個系統均可正常工作。真實演示電子巡航工作的全過程。

2.顯示功能：儀表顯示單元，實時顯示車速與轉速等各項數據。高精度數顯表實時顯示各個傳感器的信號變化。

3.自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；

信號模擬功能：

4.信號模擬系統，采用可調式信號模擬系統，可設定部分傳感器的參數，調節全程達到無極可調。

5.檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。

6.故障設置功能：

故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

配套智能考核系統。該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；

智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分數自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作。

7.識圖功能：

控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應），為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。

8.安全防護功能：

電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。

五、產品工藝：

臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。

檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。

上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計，可以全部打開，方便維修保養。

大面積工作臺，臺面為1240*300mm，可以放置教學資料，測量工具、診斷設備等。
