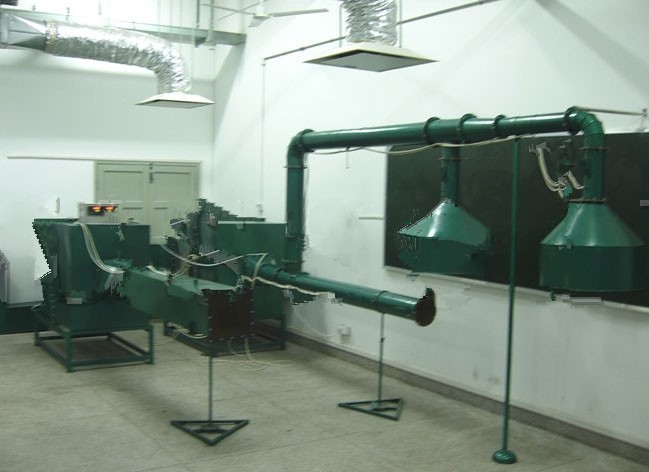

HYRGCL-8風量風壓測定實驗平臺

一、主要配置：

風機箱；標準風量測量箱；標準流量噴嘴；風機用變頻器 ；風量調節閥門；可更換風管（矩形管、圓管）；傘形排風罩。

二、實驗項目：

通過風量測量箱的風量進行精確的測量，對圓形管道、巨形管道的流量測量進行標定，同時可對不同形狀的管道及其他測量風量的方法，如風速法、動壓法進行相對比較及誤差對比分析。可做排風罩性能試驗?？蓪?duì)空氣流量小于1500 m3/h計量器具進行研究。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。

2、離心風機參數：風量2200m3/h ，風壓1000 Pa，功率1.5KW。

3、標準流量：200～1500 m3/h

4、管道空氣流速：v≤15m/s 可調；

5、矩形管、圓管尺寸：3 種,實驗風道采用304不銹鋼材質。

6、調速方式：變頻調速。

7、不少于 4 套測試儀表，量程與提供的設備相對應，分辨率1Pa。

8、外形尺寸：1600×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
