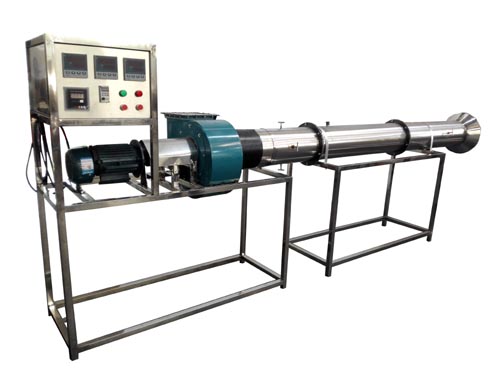

HYRGFJ-1離心式風機性能實驗臺

一、主要配置：

集流器、節流閥門、整流柵、測試風管、畢托管流量及斜管微壓計測試組，被測風機及電動機，測力矩重力傳感器裝置，測轉速裝置，萬能信號輸入巡檢儀顯示重力、溫度、轉速，不銹鋼支架及配電箱等。

注：數字II型增加帶標準信號流量采集傳感器1套、差壓傳感器1套、溫度傳感器，帶標準信號的萬能信號輸入巡檢儀，配有數據采集，自動數據分析處理軟件等。

二、實驗項目：

1、了解離心風機性能參數的變化規律、測量方法。

2、熟悉風機性能測定裝置的結構與基本原理。

3、測定風機風量、風壓、軸功率、繪制出風機風量、風壓、功率、效率曲線。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率1.5KW。

2、離心風機參數：風量2000 m3/h，風壓1000 Pa，功率1.5KW。

3、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

4、測力矩重力傳感器裝置，輪輻式稱重傳感器：量程0-20Kg。

5、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，之間采用法蘭螺母連接，方便拆卸。

6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速、功率、轉速、扭矩等實驗全部測量參數，手動風門調節風量。

7、外形尺寸：3500×500×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。
